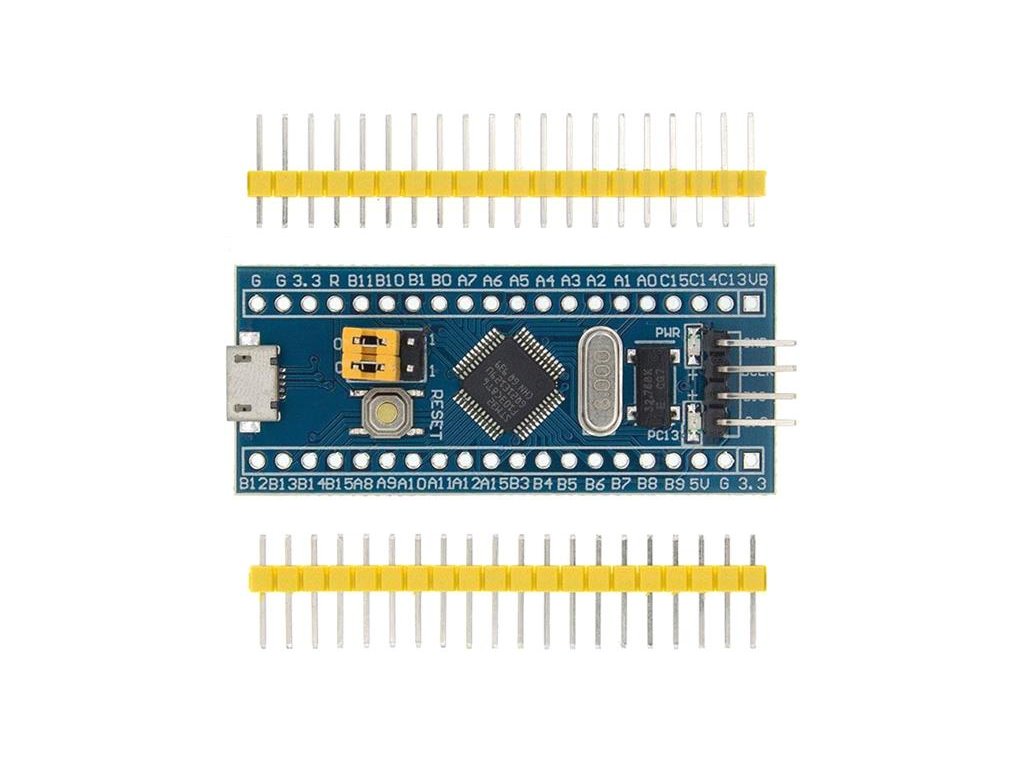

Vývojová deska ARM STM32F103C8T6

Detailní popis produktu

Vývojová deska formátu Arduino Nano s mikrokontrolerem ARMCortex-M3 STM32F103C8


Technické parametry:

- mikrokontroler STM32F103C8
- frekvence CPU až 72MHz
- flash 64KB
- SRAM 20KB
- 2×12bit ADC (0 – 3.6V, 16 kanálů)
- 7 x DMA
- 7 x časovač:
- 3×16bit časovač, každý s až 4 vstupy IC/OC/PWM nebo čítačem impulzů a kvadraturním (inkrementálním) vstupem pro enkodér
- 16bitový časovač PWM s řízením motoru s generováním mrtvé doby (dead-time) a nouzovým zastavením
- 2 x Watchdog časovač (Independent a Window)
- 24bit SysTick časovač
- 2 x I2C (SMBus/PMBus)
- 3 x USART (ISO 7816 interface, LIN,IrDA, modem control)
- 2 x SPI (18 Mbit/s)
- 1 x CAN (2.0B Active)
- 1 x USB 2.0 full-speed
- 1 x obvod reálného času – RTC
- CRC calculation unit, 96-bit unikátní ID
- oscilátory, reset a správa napájení:
- napájení 2.0 – 3.6 V
- reset při zapnutí napájení (Power-on Reset), reset při vypnutí napájení (Power-down Reset) a programovatelný detektor napětí (PVD)
- externí 4 – 16 MHz oscilátor pro CPU
- interní 8 MHz oscilátor pro CPU
- interní 40 kHz oscilátor pro RTC
- PLL pro taktování CPU
- externí 32.768 kHz oscilátor s kalibrací pro RTC
- režim nízké spotřeby:
- Sleep, Stop a Standby režim
- VBAT vstup pro zálohování napájení pro RTC a záložní registry
- mechanické parametry:
- rozměry desky 53mm x 22mm.
- rozteč pinů odpovídá standartnímu 40pin DIP pouzdru – breadboard friendly
- další komponenty a obvody na desce:
- zdroj 3.3V 300mA
- krystal 8MHz pro CPU
- krystal 32.768kHz pro RTC
- propojky volby způsobu programování – BOOT0 a BOOT1
- resetovací tlačítko
- mikro USB konektor – napájení a data
- SWD konektor – programování a debugging pomocí programátoru ST-Link V2
- LED indikace napájení 3.3V
- LED propojená na pin PC13
- desku lze napájet pomocí Mikro USB nebo napájecích pinů

Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
