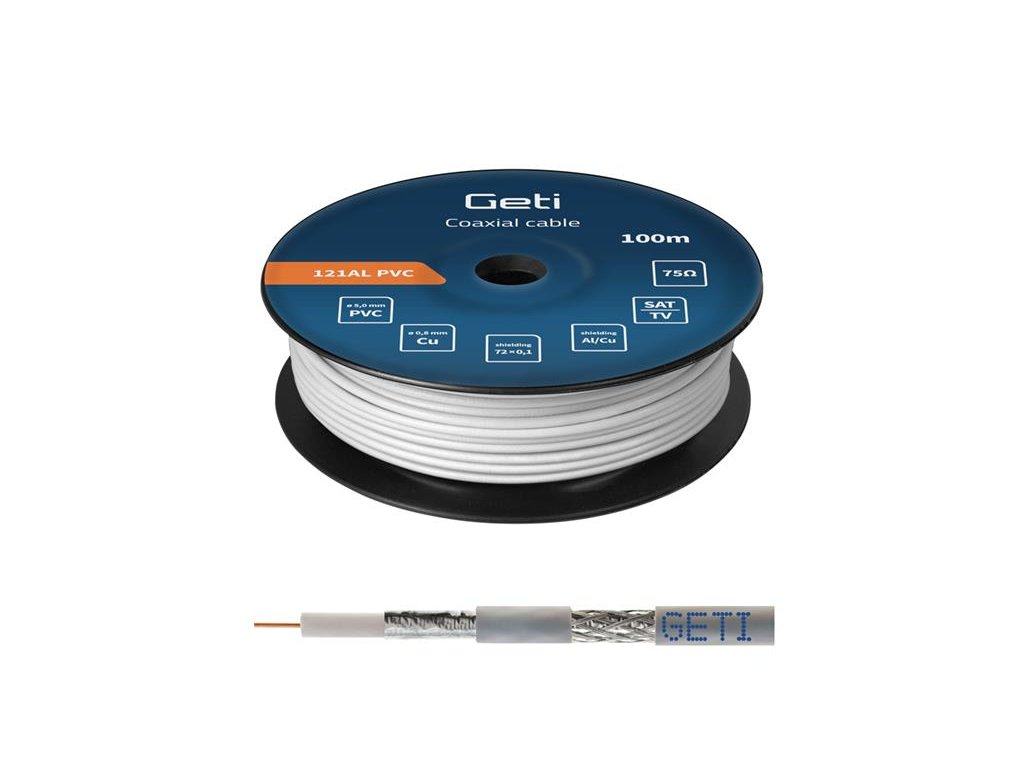

Vodič koax GETI 121AL PVC (100m cívka)

Detailní popis produktu

Koaxiální kabel vysoké jakosti se středovým vodičem z čisté mědi, vhodný pro použití v kabelových distribučních sítích.


Technické parametry:

- vnitřní vodič: čistá měď, ø 0,80mm ±0,01
- opletení: pocínovaná měď,72 x 0,10 mm
- průměr opletení: 4,02mm ±0,05
- vrstvená Al fólie: ø 3,62mm ±0,05
- dielektrikum: ø 3,50mm ±0,05
- plášť: PVC bílá, ø 5,0mm ±0,10
- nominální impedance: 75 Ω ±3
- kapacita: 53 pF/km ±2
- maximální napětí: 2kV
- útlum odrazu: > 20 dB (5-2500 MHz)
- minimální poloměr ohybu: 25mm
- činitel zkrácení: 84% (+/-2)
- pracovní teplota: -30℃ + 60℃
- skladovací teplota: -30℃ + 70℃
- balení: 100 m cívka = 1ks
- balící množství: 2ks karton


Útlum MHz / dB/100 m:

- 5MHz - 1.7dB
- 50MHz - 5.6dB
- 100MHz - 7.7dB
- 200MHz - 10.9dB
- 400MHz - 15.8dB
- 600MHz - 19.6dB
- 800MHz - 22.6dB
- 1000MHz - 25.1dB
- 1350MHz - 29.2dB
- 1600MHz - 32.6dB
- 1750MHz - 34.8dB
- 2150MHz - 37.8dB
- 2400MHz - 40.9dB
