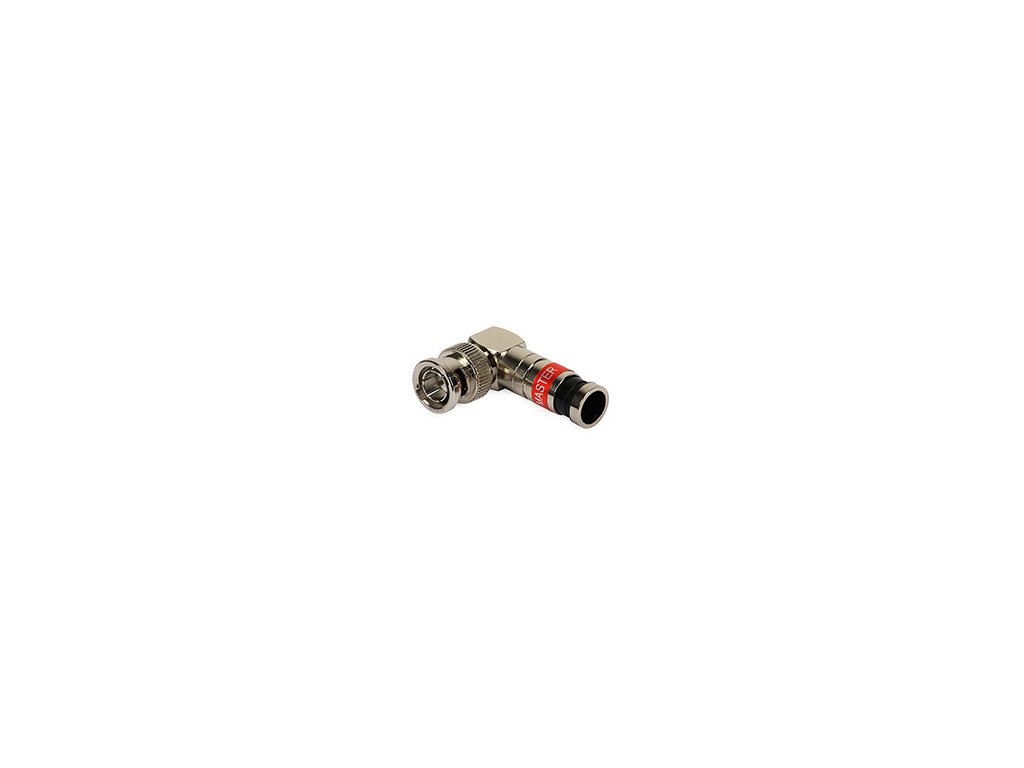

Úhlový BNC konektor BNC 59 MASTER (kompresní na CAMSET / RG-59)

Detailní popis produktu

E8278 monolitický úhlový BNC konektor je vyroben z mosazi pokryté niklem a je speciálně připraven pro kabely CAMSET / RG59. Vysoká přesnost zajišťuje vynikající kvalitu a profesionální vzhled. Metoda komprese je velmi jednoduchá a zaručuje dobré a stabilní spojení po dlouhou dobu.


Vnitřní vodič kabelu vložený do vstupního otvoru je vycentrován a zastaven. Speciální prvek zajišťuje správný kontakt, což eliminuje rušení při pohybu kabelu.
Kompresní úhlový konektor MASTER BNC 59 E8278 je určen pro následující kabely:

• CCTV cable CAMSET/YAR M5995_100

• CCTV cable CAMSET/YAR M5995_200

• CCTV cable CAMSET/YAR PE M5997_100

• YAP M6100_1

• YAP M6100_100

• YAP M6100_200

• YAP M6100_500

• XAP M6103_100

• XAP M6103_200


Výrazné vlastnosti

• Široké provozní pásmo,

• Připojovací / odpojovací operace neovlivňují kvalitu spojení (lze jej dokonce použít i v měřícím zařízení),

• Vodotěsné zakončení kabelu,

• Odolnost proti korozi,

• Velmi nízká ztráta v celém operačním pásmu,

• Perfektní přizpůsobení přenosového vedení v rámci celého operačního pásma,

• Jednoduchá a rychlá montáž: podélná komprese,

• Správné zatlačené spojení je vysoce odolné vůči přelomení díky dvojitým těsnícím kroužkem,

• Přizpůsobené kabelem rodiny CAMSET RG-59,


Montáž se provádí pomocí kompresního nástroje E80078 .


Pro oříznutí kabelu CAMSET doporučujeme ořezávačku E8003 .



Konektor E8278 může být použit s jakýmkoliv kabelem RG-59 s průměry vnitřních vodičů 0,55-0,80 mm.



Montáž konektoru je rychlá a snadná:

připravte konec kabelu, který odhalí vnitřní vodiče v délce 8 +/- 1.4 mm a dielektrikum s opletením v délce 6.4 mm
převraťte opletení na plášť kabelu
zasuňte konec kabelu do konektoru
zatlačte konektor do kabelu s kompresním nástrojem
