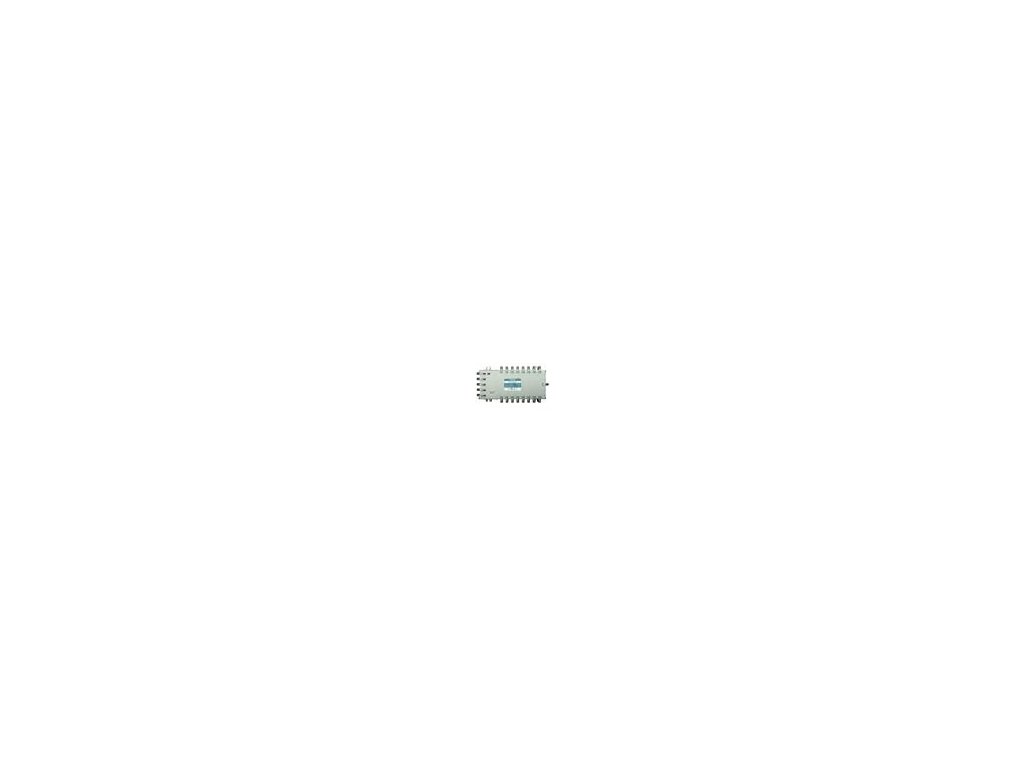

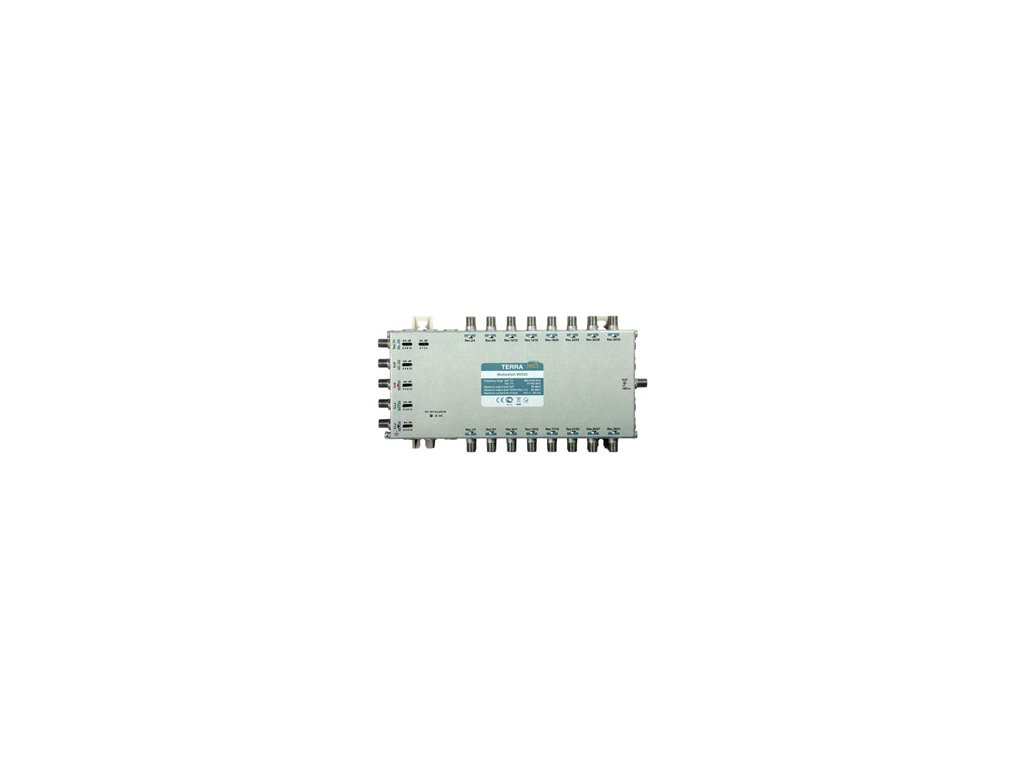

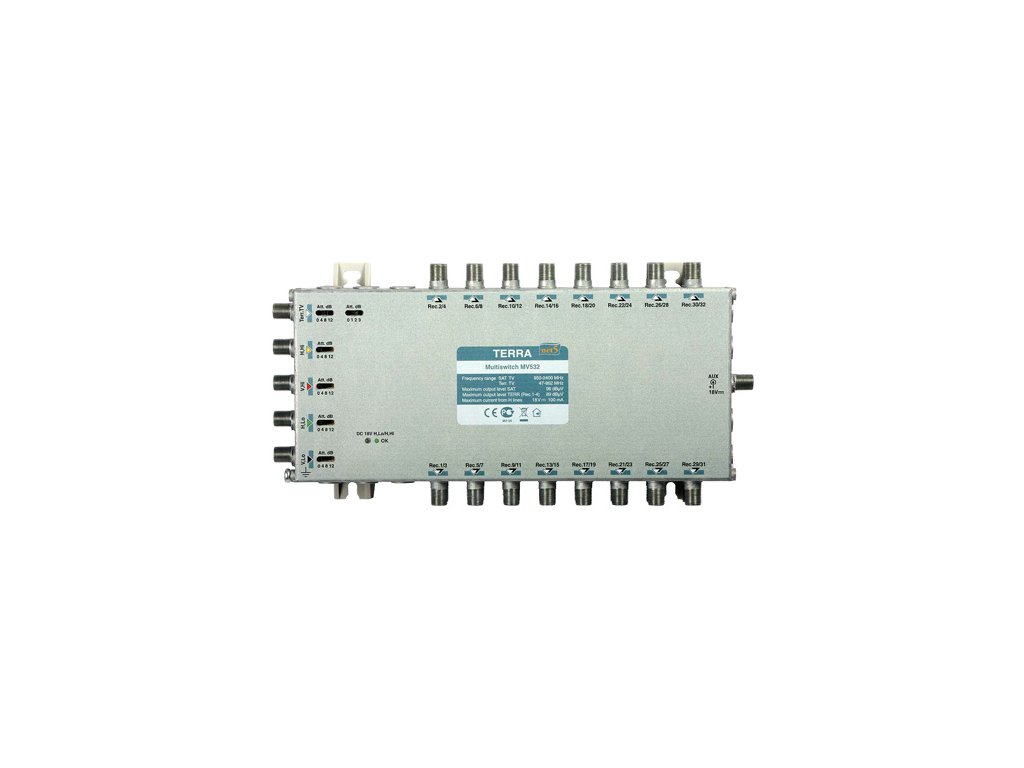

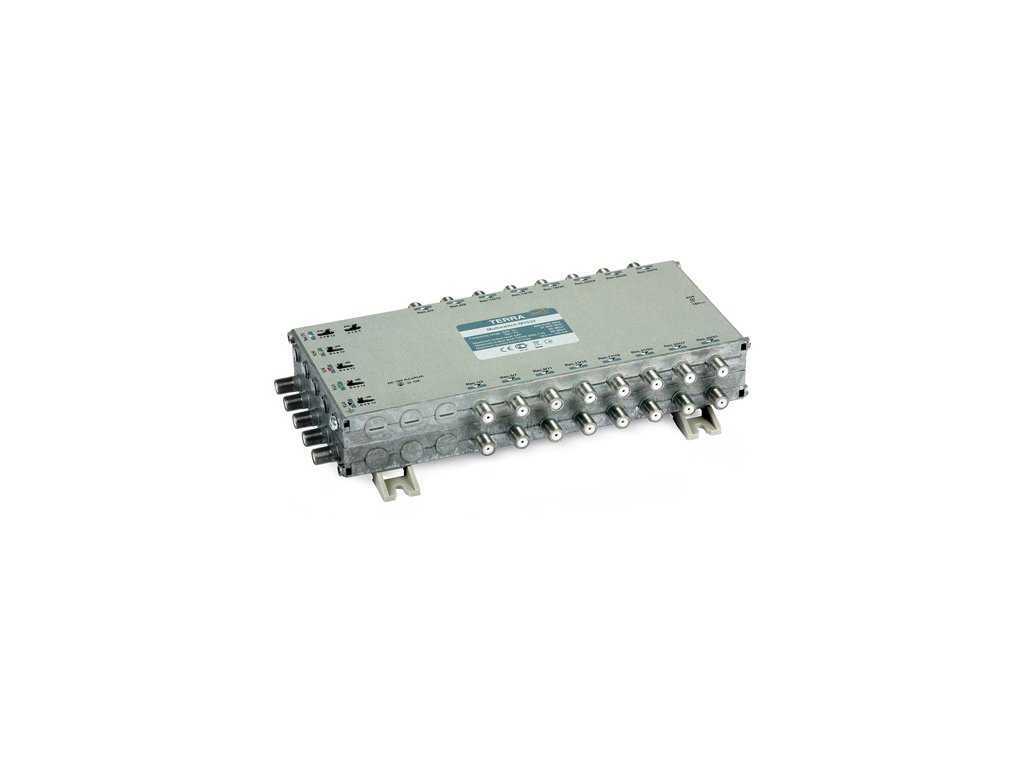

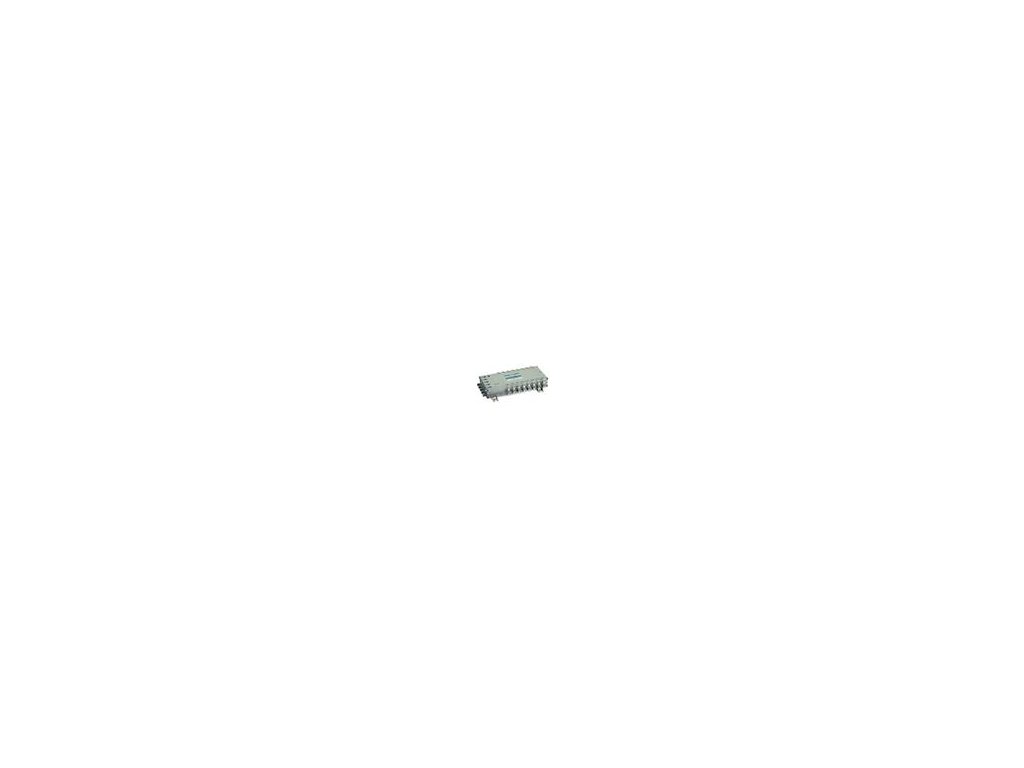

Terra MV-532 - Multiswitch 5/32 bez zdroje

Detailní popis produktu

Multipřepínač TERRA 5/32 obsahuje 5 vstupů (pro 1x LNB Quattro nebo Quad a 1x TV vstup) a 32 výstupů (SAT+TV). Multiswitch je určen pro distribuci pozemních a dvou satelitních pozic (4 polarizace) pro 32 účastníků. Multiswitche firmy TERRA se vyznačují vysokou spolehlivostí, stabilitou a řadou funkcí, které májí jen tyto multiswitch přepínače. Multiswitche nemají integrovaný zdroj, je třeba jej dokoupit. Systémy založené na těchto multiswitch přepínačích lze napájet z centrálních míst !




Multipřepínač je ovládán z přijímače příkazy DiSEqC 1.0 (“Position 0,1”, v menu přijímače značeno jako DiSEqC 1,2 nebo A,B) nebo analogovými příkazy (“Tone Burst 0,1”). Quad LNB kompatibilita (12/18 V DC, 0/22 kHz do konvertorů) je zajištěna automaticky, 22 kHz může být zapnuto/vypnuto pomocí DIP přepínače. Napájení pro 12 V DC pozemní předzesilovač je elektronicky jištěno, 150 mA max. Nepoužívané vstupy multiswitche je nutno zakrýt zakončovacím rezistorem.




Charakteristické vlastnosti:

• radiální topologie


• vestavěná korekce útlumů kabelů


• skupiny výstupů s různou výstupní úrovní


• izolace mezi výstupy větší než 25dB, prakticky větší než 35dB


• volitelné napájení předzesilovače na TV vstupu (0/12V) s možností zesílení na multiswitchi


• vestavěný zdroj napájení


• LNB napájen přes H linky


• zesílení SAT: nastavitelné až 10 dB


• zesílení TER: nastavitelné až 20 dB


• maximální délka distribučního spoje (výstup - přijímač) : 80 m

Významným pokrokem multiswitch přepínačů řady MSV je diversifikace úrovně signálů v různých výstupech. To dovoluje kompenzovat rozdíly v útlumech různých délek kabelů, které mají být použity v instalaci. Lze získat podobné úrovně ve všech výstupech. Nejvzdálenější výstupy jsou připojeny k nejvyšší úrovni, atd. Navíc, multiswitche vyrovnávají kabelové charakteristiky (poskytují vyšší úroveň pro vyšší frekvence).



Multiswitch přepínač je napájen 18VDC. To je možné prostřednictvím "H" polarity od zesilovače TERRA SA-901. Rovněž mohou být použity lokálí zdroje TERRA 18V/800mA - kód R71465.
