Regulátor otáček PWM stejnosměrných (DC) motorů 6-60V do 30A
Kód: T-09830310![](https://cdn.myshoptet.com/usr/www.mikos.cz/user/banners/banner_6.png?62b17e90)
Garance doručení
nepoškozeného zboží
![](https://cdn.myshoptet.com/usr/www.mikos.cz/user/banners/banner_test_5.png?62b17e38)
Přes 3000 výdejních míst
po celé ČR
Detailní popis produktu

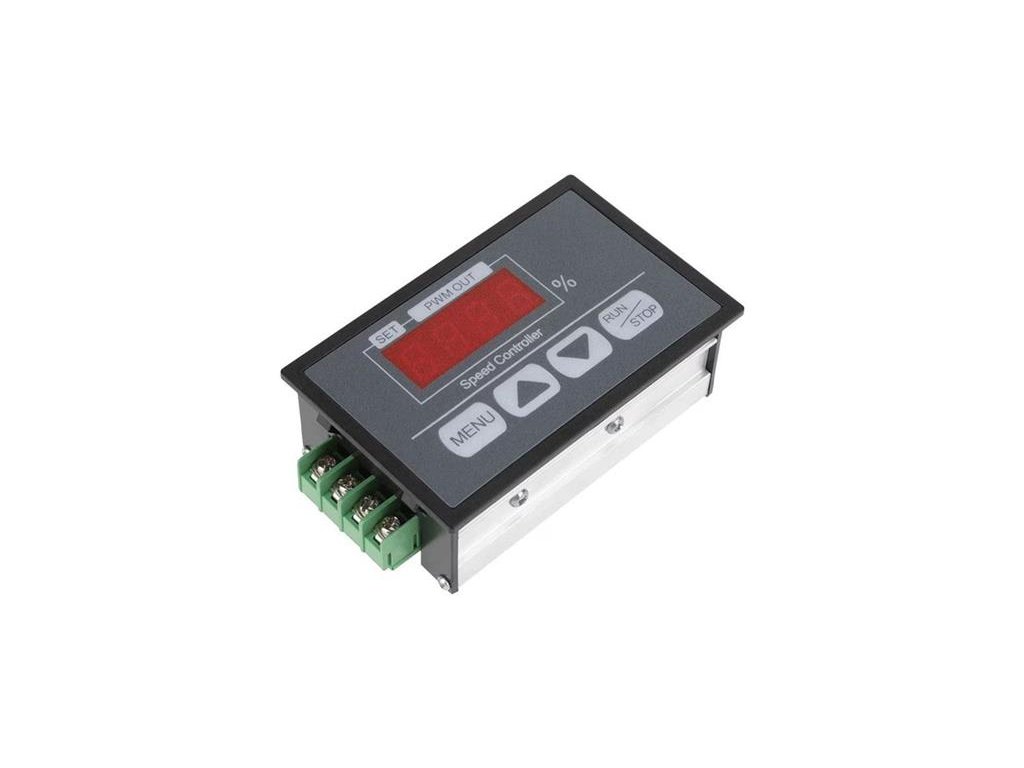

Modul Pulzního regulátoru otáček (PWM) stejnosměrných komutátorových motorů 6–60VDC/30A s doplňkovými funkcemi pro způsob regulace.
Technické parametry:
Vstupní napětí: 6–60V DC
Výstupní napětí: v závislostina zátěži a napájení
Výstupní proud: max.30A, trvale 20A
Rozsah regulace rychlosti: 0–100%
Pulsní frekvence: 21kHz
Rozměry panelu: 96×61mm
Montážní otvor: 92×56mm
Hmotnost: 100g
Popis zapojení je uveden na plošném spoji na spodní straně svorkovnice:
- napájecí svorka DC: +POWER-
- svorka pro připojení motoru: +MOTOR-
Dostupné funkce:
Po stisknutí tlačítka MENU, budete mít k dispozici následující funkce. Přičemž číslo funkce se zobrazuje v levéčásti displeje pod ozn. SET. Konkrétní hodnoty pro jednotlivé funkce se nastavují šipkami nahoru/dolů a zobrazují se v pravé části displeje ozn. PWM OUT. Tlačítkem RUN/STOP pak nastavený proces spustíte nebo zastavíte.
- 1– Nastavení doby náběhu po zapnutí v rozsahu 0–10sec, krok 1sec
- 2– Nastavení doby doběhu po vypnutí v rozsahu 0–10sec, krok 1sec
- 3– Nastavení dolního limitu nastavení rychlosti v rozsahu 0–80%, krok 0,4%
- 4– Nastavení horního limitu nastavení rychlosti v rozsahu 0–100%, krok 1%
- 5– Nastavení kroku změny rychlosti otáček, dostupné kroky jsou 1–2–5–10–15–20 a 25%
Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
Balení: 1ks
