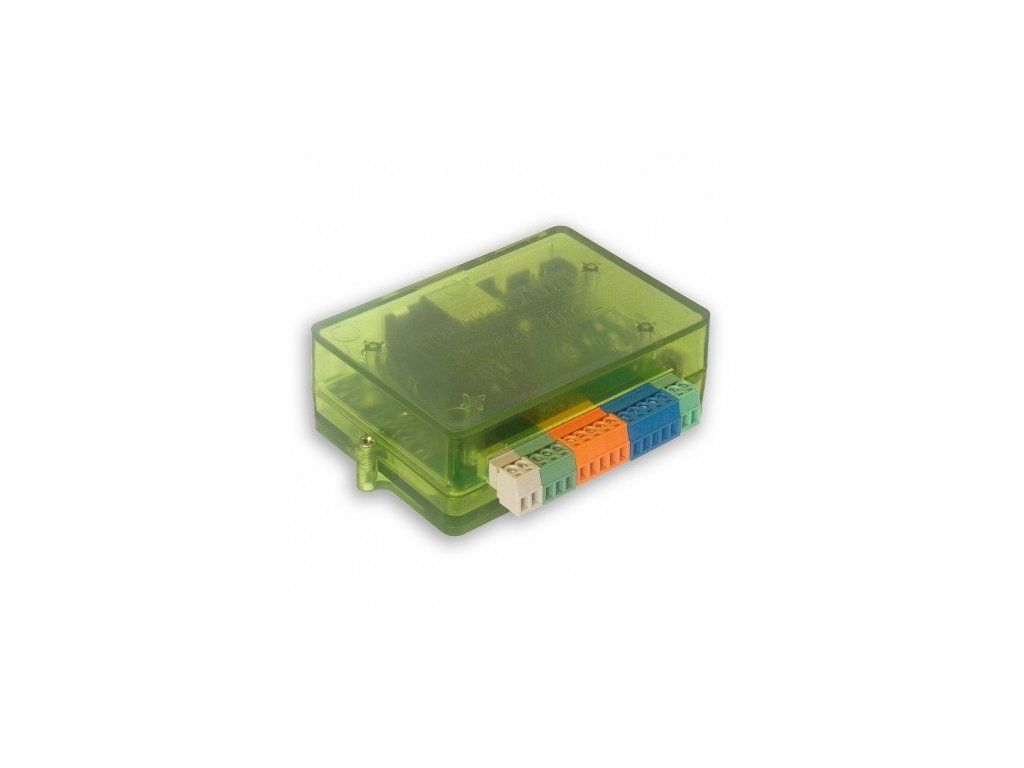

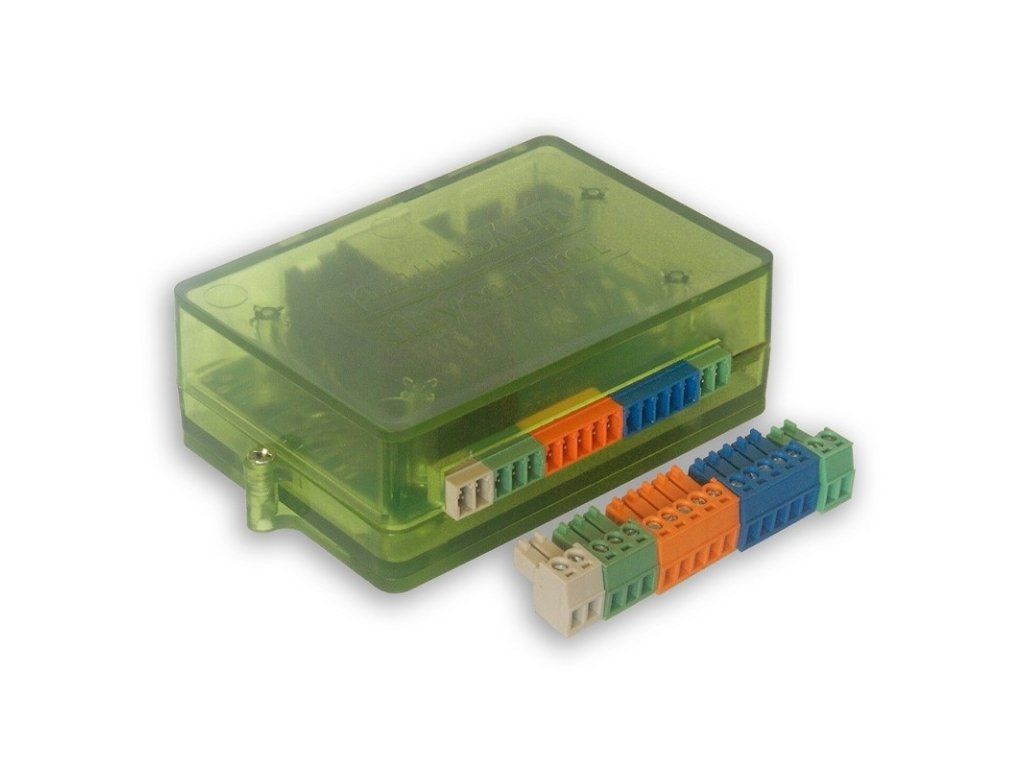

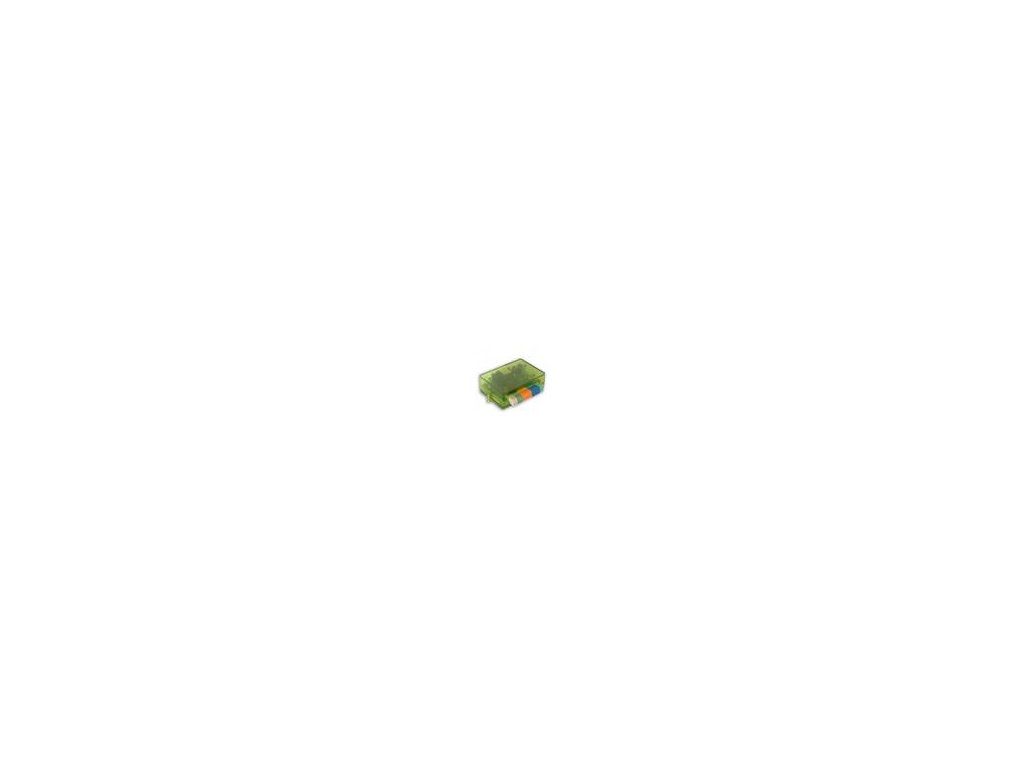

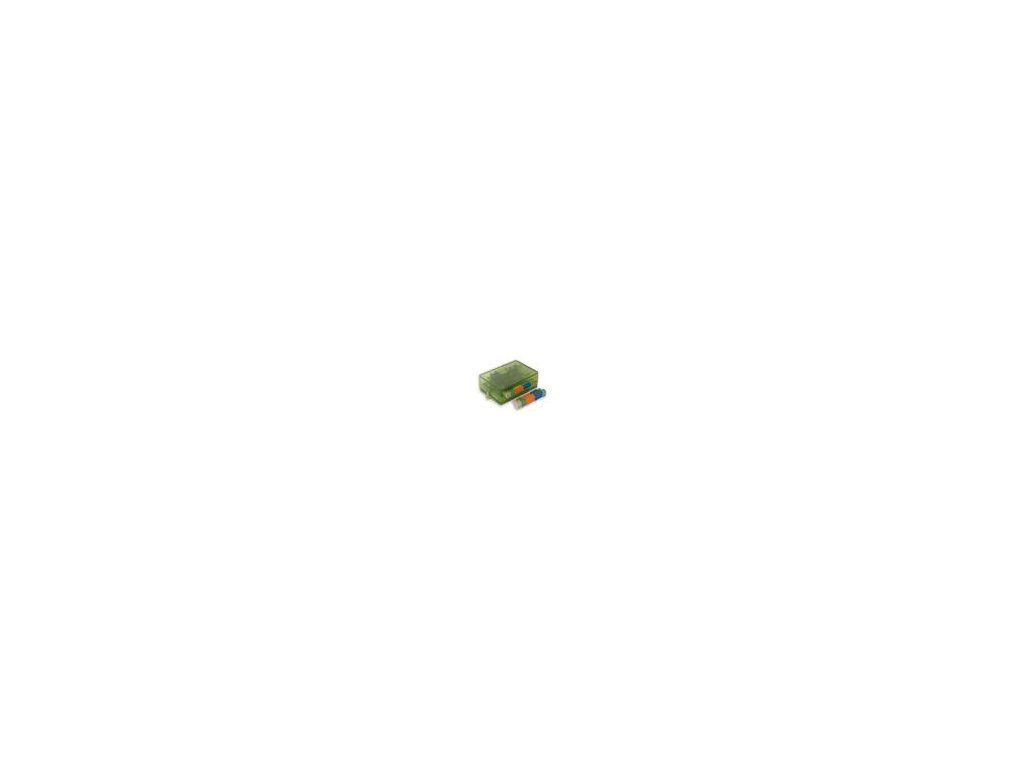

Lan Controller V4.0 LTE LANKON-302

Detailní popis produktu

Technické specifikace:

Napájecí napětí 8-58 V
Spotřeba energie 0,5 W (bez zapnutých relé)
Napájení PoE ANO (802.3af) režim A
pasivní s propojkou
Rozhraní Ethernet 10/100 Mbit/s
Wi-Fi 802.11n
Relé 255VAC 10A
Rozsah provozních teplot -20 až +85 °C
Rozměry 106 x 79 x 38 mm
Hmotnost 130 g
Montáž na lištu DIN Ano (35 mm)

Komunikace:

Wi-Fi ve standardu 802.11n (integrovaná anténa) v režimu klient a AP
Ethernet 10/100Mb s podporou napájení PoE 802.3af

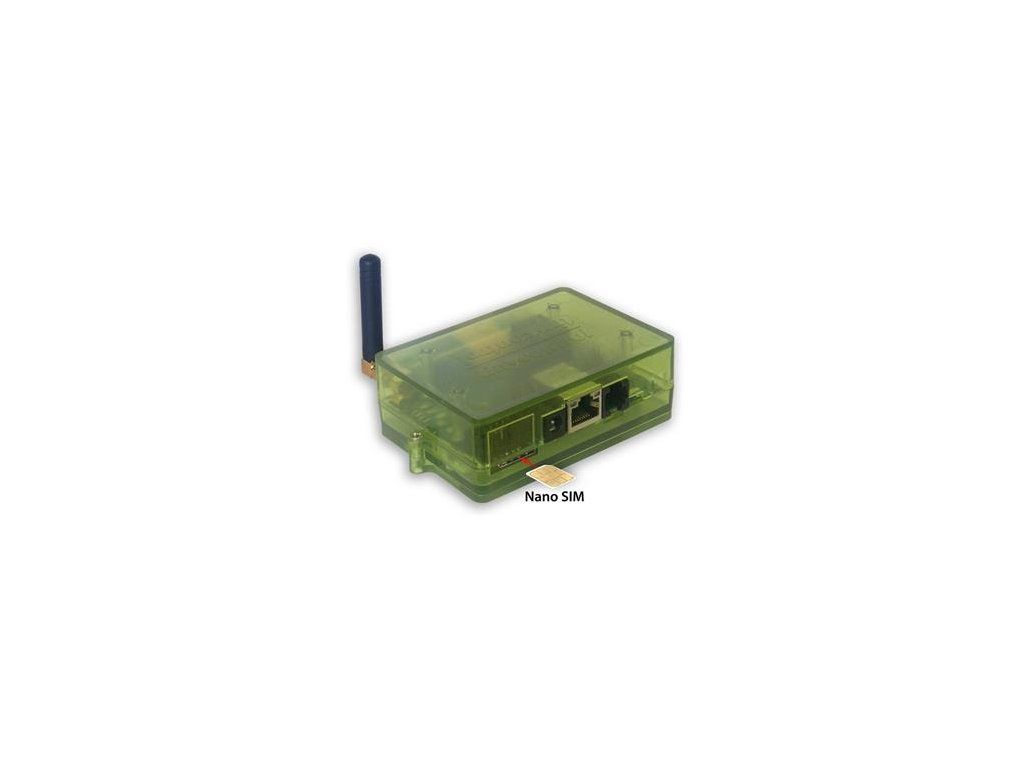

Modem LTE

Hardware:

logické vstupy - jako stavový senzor pro monitorování otevření, infračervené senzory pohybu, pro tlačítko pro ruční spínání s možností bistabilního režimu, jako čítač impulzů z elektroměru, jako čítač času mezi následnými resetováními vstupů.
2 analogové vstupy s přepínatelným rozsahem (měření do 3,3 V nebo 58 V) - pro měření napětí, stejnosměrného proudu, střídavého proudu (přídavná čidla), čidla provozního tlaku, termočlánky, čidla vzdálenosti, fotorezistory pro měření osvětlení a mnoho dalších.
1 analogový vstup s přepínatelným rozsahem (měření do 5V nebo 58V) - pro měření napětí, stejnosměrného proudu, střídavého proudu (přídavné senzory), provozních tlakových senzorů, termočlánků, senzorů vzdálenosti, fotorezistorů pro měření osvětlení a mnoha dalších.
Měření napájecího napětí až do 58V
Digitální vstup ve standardu 1-Wire - měření až 8 teplotních sond DS18B20.
Digitální vstup ve standardu I2C (společně s 1-Wire na konektoru RJ12) - pro připojení různých zařízení, např. čidel teploty a vlhkosti, čidel kvality vzduchu (PM), čidel pro měření CO2, displeje OLED s možností konfigurace zobrazovaného textu a dalších. Viz seznam podporovaných senzorů níže.
Sériová sběrnice (UART) - pro připojení zařízení a snímačů uvedených níže.
Sběrnice RS485 pro podporu zařízení a snímačů s protokolem Modbus RTU.
1 relé (NO, C, NC) 10A/250V.
1 tranzistorový výstup - napájecí napětí na výstupu, pro ovládání zátěží s proudovým odběrem do 0,6A.
4 výstupy pro spínací relé, tranzistory ve standardu OC.
3 výstupy PWM 1Hz až 1MHz.
Měření teploty a vlhkosti na desce.

Software:

Moderní a responzivní webové rozhraní.
Možnost vlastní konfigurace stavového panelu - nahrání vlastního pozadí, výběr a umístění potřebných údajů a tlačítek.
Dvě úrovně přístupu (přihlášení) - jako správce pro konfiguraci a jako uživatel pro zobrazení stavu.
Rozšířená tabulka událostí s možností zadání 3 podmínek, včetně časových událostí z Plánovače.
Plánovač (Scheduler) pro nastavení 50 naprogramovaných časových událostí.
Možnost konfigurace čtení z vlastních zařízení Modbus RTU - až 5 nestandardních zařízení.
Hlídací pes (Watchdog) pro sledování a resetování zařízení s IP adresou.
Moderní komunikační protokoly: SNMP, HTTP a MQTT.
Podpora šifrovaných spojení TLS pro protokoly HTTP, SMTP, MQTT nebo SNMP v3.
Klient HTTP, který umožňuje konfigurovat a ovládat další zařízení. Například ovládání relé Wi-Fi (Smart Relay) nebo zobrazování údajů ze senzorů na obrazu kamery. Podporuje metody ověřování, jako je základní ověřování a ověřování přístupu Digest.
Možnost sběru dat ze všech připojených zařízení a senzorů, vzdálené přepínání výstupů i vzdálená konfigurace prostřednictvím protokolu MQTT v naší službě mqtt.ats.pl a mobilní aplikaci.
Mnoho funkcí dostupných prostřednictvím výše uvedené služby, například nastavení reakcí a úloh (provádění akcí za určitých podmínek a v určitém čase) pokrývajících více zařízení.
Zasílání oznámení e-mailem, prostřednictvím protokolu MQTT nebo SMS (možnost LTE) v důsledku události.
Možnost odesílání dat ze snímačů prostřednictvím protokolu Modbus TCP.
Vzdálené ovládání z jednoho až více zařízení prostřednictvím UDP - užitečné jako implementace tlačítka přes internet.
Synchronizace času s internetem (NTP).
Udržování stavu výstupů a čítačů energie až do obnovení napájení.
Pohodlné funkce aktualizace a zálohování softwaru z webové stránky zařízení.
Mobilní aplikace.

Seznam aktuálně podporovaných snímačů a zařízení:


Analogové vstupy (celé spektrum snímačů s napěťovým výstupem nebo výstupem 4-20 mA, podporovaných ve firmwaru)

Snímač střídavého napětí: AC-metr

Snímače střídavého proudu: SCT-013-000, SCT-013-030

Snímače stejnosměrného proudu: ACS711EX_15, ACS711EX_30, ACS709_75, ACS711LC_12.5, ACS711LC_25, ACS711LC20, WCS1800, WCS6800, LA100P, R=0.1 Ohm.

teplotní čidlo: PT1000 (s přídavným rezistorem)

Logické vstupy (digitální)

magnetický snímač otevření dveří atd.

infračervené čidlo pohybu

tlačítko pro ruční spínání s možností bistabilního režimu

čítač impulzů z elektroměru nebo vodoměru

čítač času mezi po sobě jdoucími resety vstupů pro měření, např. délky operací v průmyslových procesech

1-Wire sběrnice

teplotní čidlo DS18B20

Sběrnice I2C

BME280 (vlhkost, teplota, atmosférický tlak)

AM2301B, AHT20, AHT25, AM2320, HTS221 (vlhkost, teplota)

SPS30, APM10 (snímač pevných částic: PM1, PM2,5, PM4, PM10)

SCD40, ACD10 (snímač hladiny CO2)

0,96" displej OLED

Sériový port (není k dispozici s možností LTE)

Senzor pevných částic SPS30 a SDS011

Senzory CO2 MH-Z16, MH-Z19

Fotovoltaické měniče Duraluxe

ultrazvukový snímač vzdálenosti

2D a snímač čárových kódů

Port Modbus RTU

Obousměrné elektroměry Eastron SDM120M, SDM72D-M, SDM630M, CHINT DTSU666 (odečty výkonu, energie, napětí, proudu a dalších parametrů v závislosti na měřiči).

Solární nabíječky Epever Tracer

fotovoltaické střídače Sofarsolar

možnost přidat čtení mnoha dalších zařízení a senzorů prostřednictvím vlastní konfigurace.
Modbus TCP

Řídicí jednotka Modbus dokáže číst senzory připojené k Lan Controlleru (testováno se Siemens LOGO).

Klient HTTP

chytré Wi-Fi zástrčky s firmwarem Tasmota

zobrazení údajů ze senzorů na obrazu z kamery

ovládání relé pomocí Smart Relay
