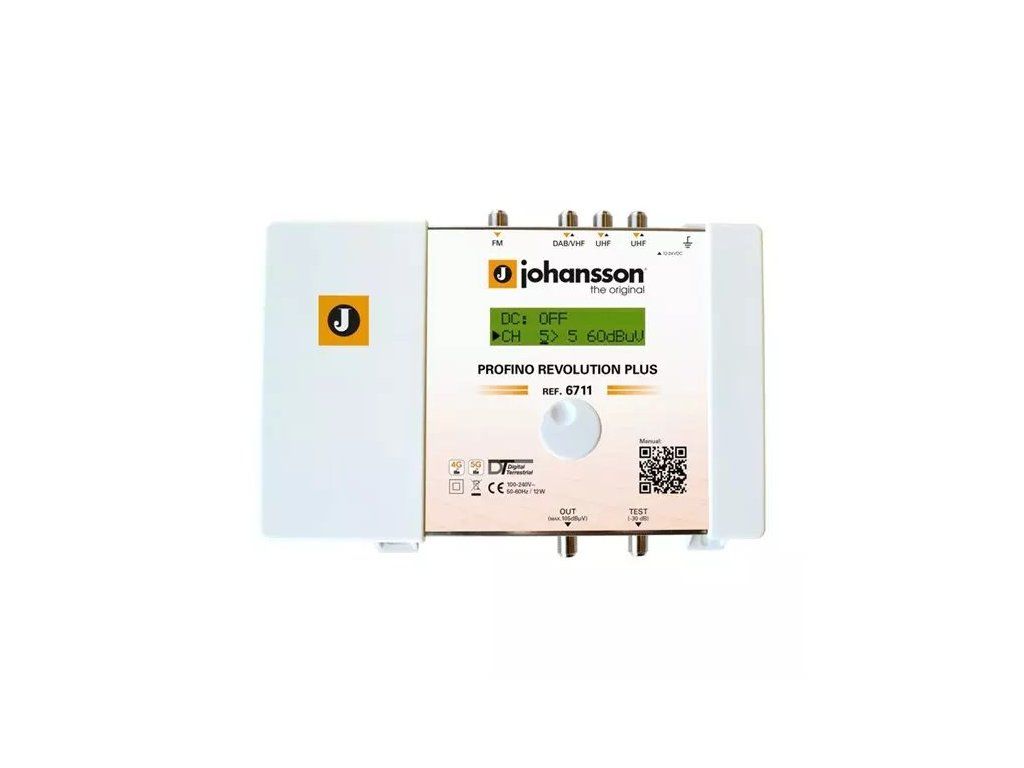

Johansson 6711 Revolution programovatelný zesilovač

Popis produktu
Programovatelný anténní zesilovač Johansson Profino Revolution 6711 je určený pro rozvody STA, ITR. Zesilovač disponuje čtyřmi vstupy : FM + 1x VHF/DAB + 2 x UHF. Zesilovač sám detekuje nejvyšší TV kanál připojený do vstupu a podle toho zařazuje vstupní filtr typu horní zádrž pro omezení rušení v pásmu 5G, 4G (LTE) nebo je filtr vypnut při příjmu TV kanálů nad 790 MHz. Zesilovač automaticky načte a zobrazí úroveň signálu zvoleného TV kanálu, to znamená, že při nastavování nepotřebujete měřicí přístroj. Zesilovač umožňuje kmitočtovou konverzi jakéhokoliv vstupního TV kanálu v pásmech VHF a UHF na jakýkoliv jiný TV kanál v pásmech VHF a UHF, což je výhodné pro různé hotely a penzióny, kde mají rozsáhlé rozvody na vysokých kmitočtech velký útlum. V jednotlivých TV kanálech (nebo klastrech) je automaticky v reálném čase (do 20 vteřin) regulována úroveň signálu pomocí AGC, tak aby na výstupu zesilovače byly úrovně konstantní. Zesilovač umožňuje zpracovat více než 50TV kanálů v 15ti klastrech (filtrech), každý klastr může přenášet 1, 2, 3, 4, nebo 5 multiplexů. Pokud požadujeme konverzi kmitočtu, můžou být v klastru 1, 2, nebo 3 TV kanály. Například můžeme konvertovat skupinu kanálů 21, 22, 23 na skupinu kanálů 31, 32, 33. Do vstupů DAB/VHF a UHF zesilovače je možné připojit předzesilovače, pak je nutno v Menu zapnout nápájení předzesilovače +12 nebo +24V, součet proudového odběru nesmí převýšit 100mA. Nastavení celého modulu zesilovače je možné uzamknou heslem proti neoprávněným změnám. Jednodušší a cenově dostupnější varianta oblíbeného zesilovače Johansson Profiler Revolution 6700.

Parametry produktu :

- jednoduchá, intuitivní konfigurace
- 4 vstupy : 1 x FM + 1 x VHF/DAB + 2 x UHF
- 1 výstup hlavní, 1 výstup testovací -30dB
- dokáže zpracovat a přenést více než 50 TV kanálů (multiplexů)
- možnost dálkového napájení externích předzesilovačů
- 15 programovatelných filtrů, každý o nastavitelné šířce pro 1 až 6 multiplexů
- kmitočtová konverze kanálu VHF a UHF na jakýkoliv jiný v pásmech VHF a UHF
- konverze až 3 multiplexů v jednom filtru (klastru)
- regulace AGC v reálném čase (do 20 sec) v jednotlivých TV kanálech nebo klastrech
- nejostřejší filtry na trhu (50 dB na sousedních kanálech)
- zobrazuje úroveň jednotlivých TV kanálů - není třeba měřicí přístroj
- automaticky zařaditelné filtry 5G, LTE na vstupech
- možnost potlačení VHF oproti UHF až o 9dB na výstupu
- možná výměna zdroje bez demontáže modulu
- uzamčení nastavení modulu heslem

Technické parametry :

- vstupy: 1 x FM +1 x DAB/VHF +2 x UHF
- výstupy: 1 hlavní (FM+VHF+UHF) + 1 testovací -30dB
- frekvenční rozsah: FM 88 až 108 MHz, VHF 174 až 240 MHz, UHF 470 až 862 MHz
- ochrana proti rušení mob.internetem: automatická, vypnuto, LTE, 5G
- rozmezí vstupních úrovní FM: 37 až 77dBμV
- rozmezí vstupních úrovní VHF: 45 až 109dBμV (pro modulaci 64QAM s kódovou rychlostí 3/4)
- rozmezí vstupních úrovní UHF: 45 až 109dBμV (pro modulaci 64QAM s kódovou rychlostí 3/4)
- max. výstupní úroveň signálu FM (60dB/IM3): 113dBμV
- max. výstupní úroveň signálu VHF/UHF (60dB/IM3): 115dBμV
- max. výstupní úroveň signálu VHF/UHF (36dB/IM3): 126dBμV
- max. výstupní úroveň signálu VHF/UHF pro jeden multiplex: 108dBμV
- max. výstupní úroveň signálu VHF/UHF pro 15 multiplexů: 105dBμV
- max. zesílení FM: 35dB
- max. zesílení VHF: >60dB
- max. zesílení UHF: >60dB
- regulace zesílení FM: 20dB
- regulace zesílení VHF/UHF: automatická kanálová AGC
- regulace společná na výstupu: 20dB
- potlačení pásma VHF oproti UHF: 0 až -15dB
- útlum odrazu signálu: 10 dB
- selektivita: 35dB/1MHz,
- výstupní kvalita MER v pásmu VHF/UHF: 35dB/35dB
- ochrana proti statickému výboji (ESD): ano, všechny vstupy
- nastavení napětí pro předzesilovače: vypnuto, +12V, +24V (celkem 100mA pro všechny 3 vstupy DAB + UHF)
- pracovní teplota: -5°C až +50°C
- napájecí napětí: 100 až 240V/AC
- příkon: 12W
- rozměry: 165mm x 217mm x 59mm
- hmotnost: 0,80kg

Obsah balení :
- zesilovač Johansson Profino 6711
- napájecí zdroj
- manuál
