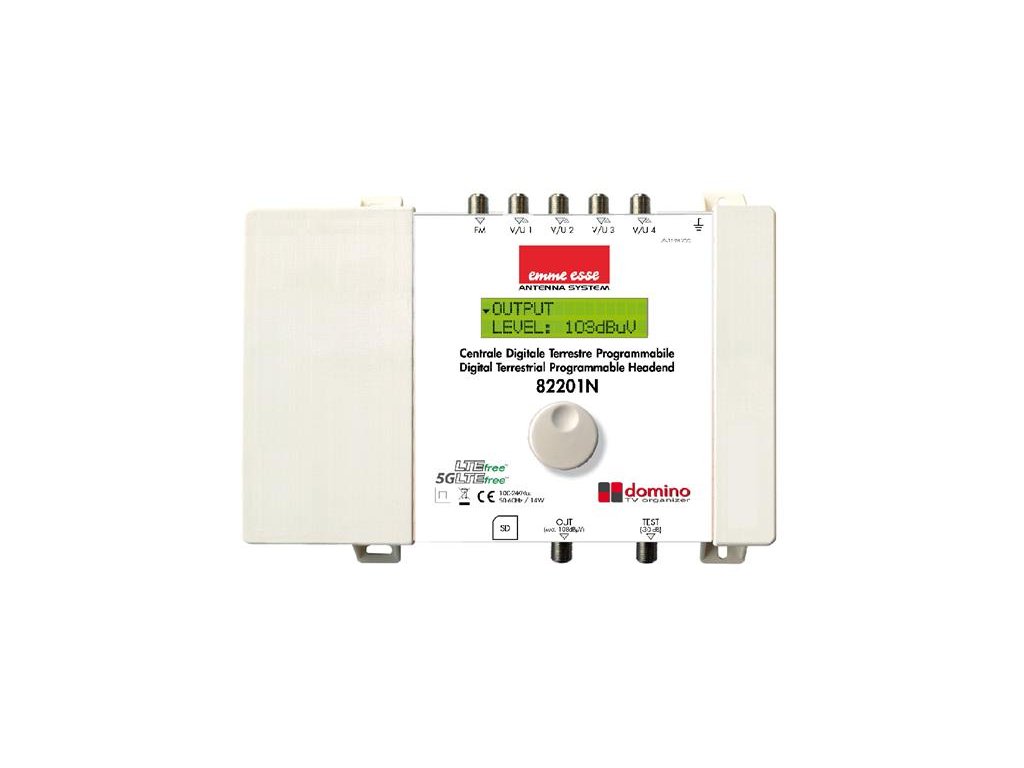

Anténní zesilovač programovatelný Emme Esse 82201N Profiler Domino N

Detailní popis produktu

Anténní zesilovač programovatelný Emme Esse 82201N Profiler Domino N
Anténní Profiler Domino 82201N výrobce Emme Esse je programovatelný terestriální zesilovač s nastavitelnými filtry. Zesilovač disponuje pěti vstupy : FM + 4x VHF-UHF. K nastavení nepotřebujete žádný externí programátor, ten je zabudovaný přímo v zesilovači. Zesilovač sám detekuje nejvyšší TV kanál připojený do vstupu a podle toho zařazuje vstupní filtr typu horní zádrž pro omezení rušení v pásmu 5G, 4G (LTE) nebo je filtr vypnut při příjmu TV kanálů nad 790 MHz. Zesilovač automaticky načte a zobrazí úroveň signálu zvoleného TV kanálu, to znamená, že při nastavování nepotřebujete měřicí přístroj. Zesilovač umožňuje kmitočtovou konverzi jakéhokoliv vstupního TV kanálu v pásmech VHF a UHF na jakýkoliv jiný TV kanál v pásmech VHF a UHF, což je výhodné pro různé hotely a penzióny, kde mají rozsáhlé rozvody na vysokých kmitočtech velký útlum. V jednotlivých TV kanálech (nebo filtrech-klastrech) je automaticky v reálném čase (do 20 vteřin) regulována úroveň signálu pomocí AGC, tak aby na výstupu zesilovače byly úrovně konstantní. Zesilovač umožňuje zpracovat více než 50TV kanálů ve 32 filtrech. Pokud požadujete konverzi kmitočtu, můžou být v klastru až 3 TV kanály, například můžete konvertovat skupinu kanálů 21, 22, 23 na skupinu kanálů 31, 32, 33. Pokud konerzi nepožadujete, může být v jednom filtru až 6 sousedních kanálů. Na výstupu zesilovače je možné zařadit náklon až 15 dB (oproti referenčnímu kmitočtu 174MHz) pro kompenzaci útlumu rozsáhlého televizního rozvodu na vysokých kmitočtech. Do vstupů VHF/UHF zesilovače je možné připojit předzesilovače, pak je nutno v Menu zapnout nápájení předzesilovače +12 nebo +24V, celkový odběr předzesilovačů může být až 100mA. Zesilovač je vhodný pro srovnání TV signálů před vstupem do optoelktrického převodníku pro rozvod optickými vlákny. Nastavení celého modulu zesilovače je možné uzamknou heslem proti neprávněným změnám a také je možné nastavení uložit na SD kartu a při nastavování jiného modulu tyto parametry opět načíst z SD karty.


Parametry produktu :

- jednoduchá, intuitivní konfigurace
- 5 vstupů : 1 x FM + 4 x VHF/UHF
- 1 výstup hlavní, 1 výstup testovací -30dB
- dokáže zpracovat a přenést více než 50 TV kanálů (multiplexů)
- možnost dálkového napájení externích předzesilovačů
- zabudované interní předzesilovače
- 32 programovatelných filtrů o nastavitelné šířce pro 1 až 6 multiplexů
- kmitočtová konverze kanálu VHF a UHF na jakýkoliv jiný v pásmech VHF a UHF
- regulace AGC v reálném čase (do 20 sec) v jednotlivých TV kanálech nebo klastrech
- nejostřejší filtry na trhu (50 dB na sousedních kanálech)
- zobrazuje úroveň jednotlivých TV kanálů - není třeba měřicí přístroj
- automaticky zařaditelné filtry 5G, LTE na vstupech
- možnost zařazení náklonu 9dB na výstupu
- možná výměna zdroje bez demontáže modulu
- uzamčení nastavení modulu heslem
- možnost uložení a pozdější načtení konfigurace na paměťovou kartu SD


Technické parametry :

- vstupy: 4 VHF/UHF + 1FM
- výstupy: 1 hlavní (FM+VHF+UHF) + 1 testovací -30dB
- frekvenční rozsah: FM 88 až 108 MHz, VHF 174 až 240 MHz, UHF 470 až 862 MHz
- ochrana proti rušení mob.internetem: vypnuto, LTE, 5G
- rozmezí vstupních úrovní FM: 37 až 77dBμV
- rozmezí vstupních úrovní VHF: 40 až 109dBμV
- rozmezí vstupních úrovní UHF: 40 až 109dBμV
- max. výstupní úroveň signálu FM (60dB/IM3): 113dBμV
- max. výstupní úroveň signálu VHF/UHF (60dB/IM3): 115dBμV
- max. výstupní úroveň signálu VHF/UHF (35dB/IM3): 126dBμV
- max. výstupní úroveň signálu VHF/UHF pro jeden filtr: 108dBμV
- max. výstupní úroveň signálu VHF/UHF pro 6 multiplexů: 105dBμV
- max. zesílení FM: 35dB
- max. zesílení VHF: >65dB
- max. zesílení UHF: >65dB
- regulace zesílení FM: 20dB
- regulace zesílení VHF/UHF: automatická kanálová AGC
- regulace společná na výstupu: 20dB
- nastavení náklonu: vypnuto, zapnuto 0 až 15dB oproti 174MHz
- selektivita: 35dB/1MHz
- výstupní kvalita MER v pásmu VHF/UHF: 35dB/35dB
- ochrana proti elektrostatickému přepětí ESD: ano, všechny vstupy
- nastavení napětí pro předzesilovače: vypnuto, +12V, +24V (celkem 100mApro všechny vstupy)
- vstup pro SD kartu: ano, možnost formátování, zápisu a načtení nastavení modulu
- pracovní teplota: -5°C až +50°C
- napájecí napětí: 100 až 240V/AC
- příkon: 14W
- rozměry: 217 x 165 x 59mm
- hmotnost: 0,8kg
